Memahami rumus rangkaian paralel adalah kunci dalam menganalisis dan merancang sirkuit listrik. Rangkaian paralel merupakan konfigurasi penting di mana komponen-komponen listrik dihubungkan sedemikian rupa sehingga memiliki dua titik sambung yang sama. artikel ini akan memandu Anda secara komprehensif mengenai konsep dasar, berbagai rumus yang digunakan, serta contoh penerapannya dalam kehidupan sehari-hari. Dengan menguasai rumus ini, Anda akan lebih mudah memahami bagaimana listrik bekerja di rumah maupun perangkat elektronik.
Rangkaian listrik adalah susunan dari komponen-komponen listrik yang saling terhubung. Ada dua jenis dasar rangkaian listrik, yaitu rangkaian seri dan rangkaian paralel. Memahami karakteristik masing-masing sangat penting untuk aplikasi praktis. Selain itu, pengetahuan ini menjadi fondasi untuk mempelajari sistem kelistrikan yang lebih kompleks.
Rangkaian paralel adalah suatu konfigurasi di mana beberapa komponen listrik, seperti resistor atau lampu, dihubungkan secara sejajar. Artinya, semua komponen tersebut memiliki tegangan yang sama di antara kedua ujungnya. Setiap komponen dalam rangkaian paralel membentuk jalur arus tersendiri, terpisah dari jalur komponen lainnya. Oleh karena itu, jika satu komponen rusak, komponen lain tetap berfungsi.
Perbedaan mendasar antara rangkaian paralel dan seri terletak pada cara komponen dihubungkan. Pada rangkaian seri, komponen dihubungkan secara berurutan, sehingga arus yang mengalir melalui setiap komponen adalah sama. Namun, tegangan akan terbagi di antara komponen-komponen tersebut. Sebaliknya, pada rangkaian paralel, tegangan di setiap komponen adalah sama, tetapi arus total akan terbagi ke setiap cabang. Ini adalah perbedaan krusial dalam memahami rumus rangkaian paralel.
Rangkaian paralel memiliki beberapa karakteristik unik yang membedakannya. Pertama, tegangan pada setiap cabang rangkaian adalah sama dengan tegangan sumber. Kedua, arus total yang mengalir dari sumber akan terbagi ke setiap cabang, di mana jumlah arus di setiap cabang sama dengan arus total. Ketiga, hambatan total rangkaian paralel akan selalu lebih kecil dari hambatan terkecil yang ada di salah satu cabangnya. Karakteristik ini sangat penting saat menerapkan rumus rangkaian paralel.
Untuk menganalisis rangkaian paralel secara efektif, kita perlu menguasai beberapa rumus dasar. Rumus-rumus ini adalah fondasi untuk menghitung nilai-nilai penting seperti hambatan pengganti, kuat arus, dan tegangan. Dengan demikian, kita dapat memprediksi perilaku rangkaian listrik. Selain itu, pemahaman ini membantu dalam pemecahan masalah sirkuit.

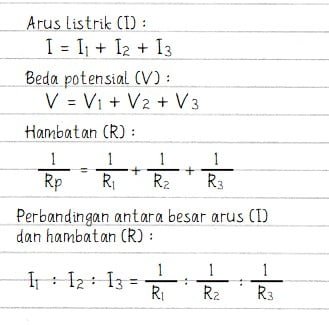

Menghitung hambatan pengganti pada rangkaian paralel sedikit berbeda dari rangkaian seri. Untuk dua resistor (R1 dan R2) yang terhubung paralel, rumus hambatan penggantinya (Rp) adalah 1/Rp = 1/R1 + 1/R2. Jika ada lebih dari dua resistor, rumus ini dapat diperluas. Secara umum, rumus rangkaian paralel untuk hambatan pengganti adalah kebalikan dari jumlah kebalikan setiap hambatan.
Misalnya, untuk n resistor yang terhubung paralel: 1/Rp = 1/R1 + 1/R2 + ... + 1/Rn. Penting untuk diingat bahwa setelah menjumlahkan kebalikan, Anda harus mengambil kebalikan dari hasilnya untuk mendapatkan Rp. Ini sering menjadi kesalahan umum bagi pemula, namun mudah dihindari dengan ketelitian.
Kuat arus total (Itotal) dalam rangkaian paralel adalah jumlah dari kuat arus yang mengalir melalui setiap cabang. Ini sesuai dengan Hukum Kirchhoff tentang Arus. Jadi, Itotal = I1 + I2 + ... + In. Setiap arus cabang (I) dapat dihitung menggunakan Hukum Ohm, yaitu I = V/R, di mana V adalah tegangan di cabang tersebut dan R adalah hambatan cabang.
Karena tegangan di setiap cabang rangkaian paralel adalah sama, kita dapat menghitung arus di setiap cabang dengan mudah. Misalnya, jika tegangan sumber adalah V, maka I1 = V/R1, I2 = V/R2, dan seterusnya. Memahami pembagian arus ini adalah aspek krusial dari rumus rangkaian paralel. Oleh karena itu, Hukum Ohm sangat relevan di sini.
Salah satu karakteristik paling penting dari rangkaian paralel adalah sifat tegangannya. Tegangan di setiap komponen yang terhubung secara paralel adalah sama. Ini berarti tegangan pada R1 sama dengan tegangan pada R2, dan seterusnya, serta sama dengan tegangan sumber (Vtotal). Oleh karena itu, Vtotal = V1 = V2 = ... = Vn.
Sifat ini sangat bermanfaat dalam aplikasi praktis, seperti instalasi listrik rumah. Setiap perangkat elektronik menerima tegangan yang sama dari sumber listrik. Ini memastikan semua perangkat beroperasi pada tegangan nominalnya, tanpa terpengaruh oleh jumlah perangkat lain yang terhubung. Ini adalah prinsip dasar di balik stabilitas tegangan dalam rumus rangkaian paralel.
Menerapkan rumus rangkaian paralel mungkin terasa menantang pada awalnya, tetapi dengan pendekatan langkah demi langkah, prosesnya menjadi jauh lebih mudah. Ikuti panduan ini untuk menghitung nilai-nilai penting dalam rangkaian paralel. Latihan adalah kunci untuk menguasai konsep ini. Dengan demikian, Anda akan lebih percaya diri dalam menganalisis sirkuit.
Pertama-tama, Anda harus mengidentifikasi semua komponen yang ada dalam rangkaian dan nilai hambatannya. Gambarlah diagram rangkaian jika belum tersedia untuk visualisasi yang lebih baik. Pastikan Anda mengetahui nilai tegangan sumber jika diberikan, atau nilai arus total jika itu yang diketahui. Informasi ini adalah titik awal untuk semua perhitungan selanjutnya.
Setelah mengidentifikasi semua hambatan, gunakan rumus rangkaian paralel untuk hambatan pengganti. Jika ada dua resistor, Anda bisa menggunakan rumus produk-per-jumlah: Rp = (R1 * R2) / (R1 + R2). Untuk lebih dari dua, gunakan rumus kebalikan yang telah dijelaskan sebelumnya. Pastikan untuk menghitung kebalikan dari jumlah kebalikan untuk mendapatkan nilai hambatan total yang benar.
Setelah mendapatkan hambatan total (Rp) dan mengetahui tegangan sumber (Vtotal), Anda dapat menghitung arus total (Itotal) menggunakan Hukum Ohm: Itotal = Vtotal / Rp. Selanjutnya, karena tegangan di setiap cabang paralel sama dengan Vtotal, Anda bisa menghitung arus di setiap cabang (I1, I2, dll.) dengan rumus I = Vtotal / R_cabang. Ini akan memberikan gambaran lengkap tentang distribusi arus dalam rangkaian.
Mempelajari rumus rangkaian paralel akan lebih efektif jika disertai dengan contoh soal. Bagian ini akan menyajikan beberapa skenario dan langkah-langkah penyelesaiannya. Dengan demikian, Anda dapat melihat bagaimana rumus-rumus tersebut diterapkan dalam situasi nyata. Ini juga membantu menguji pemahaman Anda.
Soal: Tiga resistor masing-masing 10 Ω, 20 Ω, dan 30 Ω dihubungkan secara paralel. Berapakah hambatan pengganti totalnya?
Pembahasan: Kita gunakan rumus 1/Rp = 1/R1 + 1/R2 + 1/R3. 1/Rp = 1/10 + 1/20 + 1/30 1/Rp = 6/60 + 3/60 + 2/60 1/Rp = 11/60 Rp = 60/11 Ω ≈ 5.45 Ω. Perhatikan bahwa hambatan pengganti (5.45 Ω) lebih kecil dari hambatan terkecil (10 Ω), sesuai dengan karakteristik rangkaian paralel. Ini adalah validasi penting.
Soal: Sebuah rangkaian paralel terdiri dari dua resistor, R1 = 6 Ω dan R2 = 12 Ω, dihubungkan ke sumber tegangan 12 V. Hitunglah arus yang mengalir melalui masing-masing resistor dan arus total.
Pembahasan: Karena tegangan pada setiap cabang paralel sama dengan tegangan sumber (12 V): Arus di R1 (I1) = V/R1 = 12 V / 6 Ω = 2 A. Arus di R2 (I2) = V/R2 = 12 V / 12 Ω = 1 A. Arus total (Itotal) = I1 + I2 = 2 A + 1 A = 3 A. Kita juga bisa menghitung hambatan pengganti terlebih dahulu: 1/Rp = 1/6 + 1/12 = 2/12 + 1/12 = 3/12. Jadi Rp = 12/3 = 4 Ω. Kemudian Itotal = V/Rp = 12 V / 4 Ω = 3 A. Hasilnya konsisten.
Soal: Dua resistor 4 Ω dan 6 Ω dihubungkan paralel, lalu rangkaian paralel ini diserikan dengan resistor 5 Ω. Jika tegangan sumber 24 V, hitung arus totalnya.
Pembahasan: Pertama, hitung hambatan paralel (Rp) dari 4 Ω dan 6 Ω: 1/Rp = 1/4 + 1/6 = 3/12 + 2/12 = 5/12. Rp = 12/5 = 2.4 Ω. Selanjutnya, rangkaian ini menjadi seri dengan resistor 5 Ω. Hambatan total (Rtotal) = Rp + 5 Ω = 2.4 Ω + 5 Ω = 7.4 Ω. Arus total (Itotal) = Vtotal / Rtotal = 24 V / 7.4 Ω ≈ 3.24 A. Ini menunjukkan bagaimana rumus rangkaian paralel dapat digabungkan dengan rumus rangkaian seri untuk menganalisis sirkuit yang lebih kompleks. Oleh karena itu, pemahaman kedua jenis rangkaian sangat penting.
Konsep rumus rangkaian paralel bukan hanya teori di buku pelajaran, melainkan memiliki aplikasi luas dalam kehidupan sehari-hari. Memahami penerapannya membantu kita menghargai pentingnya desain sirkuit listrik. Dari rumah hingga kendaraan, rangkaian paralel ada di mana-mana. Ini menunjukkan relevansi ilmu fisika dalam teknologi modern.
Salah satu contoh paling umum dari rangkaian paralel adalah instal
